超大电流断路器通路测试系统(HCT系列)

2016-01-15

产品概述

    一直没有合适的设备测试工作电流为几千安甚至上万安的超大电流断路器。这困扰着电力部门每年的检修工作。超大电流断路器的通态压降与电流值并非完全线性。目前使用的200A测试电流与断路器的实际工作状态相差甚远。而且，对于工作电流上万安的断路器，200A的测试电流只能产生1mV左右的压降。这种测量的精度也成问题。

    HCT超大电流断路器通路测试系统可提供超过一万安培的直流测试电流，完全吻合断路器的工作状态，测量超大电流下的压降，从而获得断路器的真实性能。目前，HCT系列是超大电流断路器检修测试的选择。

    HCT系列超大电流断路器通路测试系统由可滑动、可吊装的测试柜，专用测试电缆和监控计算机组成。
产品性能

1、简约风格，操作方便；
2、原钢板结构，安全耐用；
3、配有吊环与滑轮，易干搬运和吊装；
4、提供超过10000A的测试电流；
5、计算机全程自动监控；
6、测试电流可编程设定；
7、高精度纯直流测试；
8、全程记录零至设定电流下的电流/压降曲线；
9、测试断路器动作电流；
10、测试断路器动作时间；
11、测试断路器电阻；
12、利用表格和曲线显示当次或历史测量数据，以及数据的变化过程；
13、生成测试报告；
14、可将测试数据存入PDF文件。

轻松使用

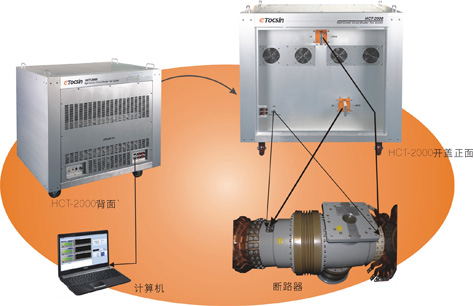

HCT系列超大电流断路器通路测试系统由可滑动、可吊装的测试柜，专用测试电缆和监控计算机组成。

1. 将HCT测试系统安放（或吊装）到被测断路器的上方；
2. 从测试柜的测试接线排一对电缆到被测断路器的两侧；
3. 闭合被测断路器；
4. 连接HCT测试系统的电源线；
5. 连接HCT测试系统与监控计算机间的USB电缆；
6. 开启计算机，并启动HCT监控软件；
7. 开启HCT测试系统电源；. 连接断路器压降测试电缆；
8. 设定测试电流值；
9. 启动测试，系统自动记录电流值与压降值。完成测试时，显示电流/压降曲线或对应的列表值；
10. 如需重复测试，重复9-11步；
11. 测试完成，监控程序自动生成包含曲线和表格的测试报告。
